得創實驗室通風系統目地

立即得吸走實驗中造成的有機廢氣，確保實驗室工作員的身心健康

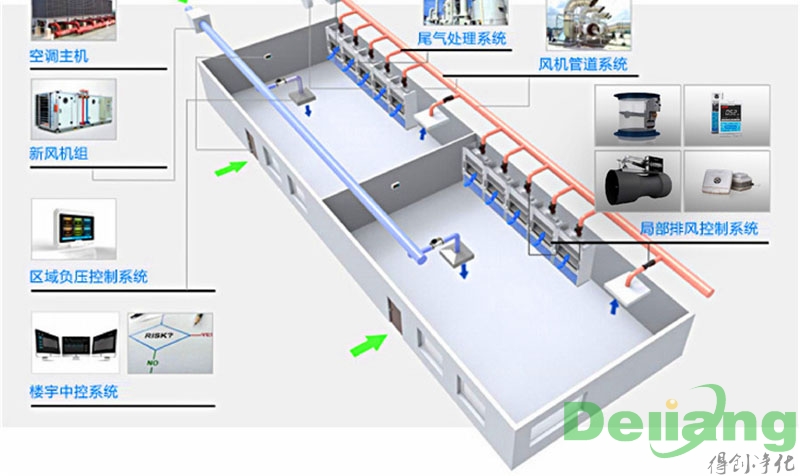

得創實驗室通風系統的構成

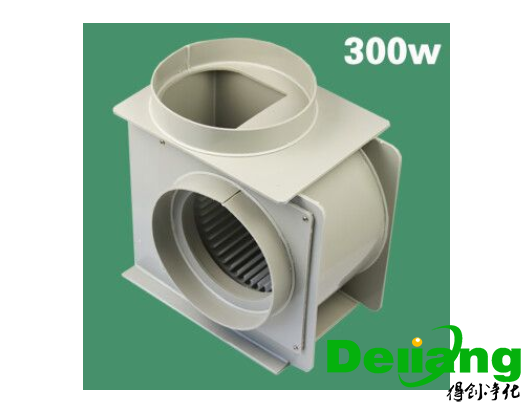

1.離心風機

A、 離心式風機  工作壓力指數高，流量系數小

       一般離心式風機（玻璃鋼防腐）

       低噪音廂式離心式風機   優勢：噪音低，占有室內空間較小，安裝便捷

        缺陷：價錢較貴，鋼質，耐蝕性沒有玻璃鋼防腐的好

B、 斜流風機  兼具離心式風機工作壓力指數較高和軸流式風機流量系數較高的特性

C、 軸流式風機  流量系數高，工作壓力指數小

采用：在標準容許的狀況下，盡可能采用離心式風機，安裝在屋頂，減少實驗室噪音

（排風系統噪音：離心風機自身的噪音、氣體在通風風管中流動性與壁厚磨擦造成的噪音）

2.通風風管

PVC通風風管
                      優勢：劃算，規格型號多，型號選擇便捷，尤其是方鋼管，基本上能夠制成一切規格型號；

                      缺陷：容易脆化

玻璃鋼風管

                      有機化學玻璃鋼風管
                      優勢：耐老化強，重量較輕，安裝便捷

                      缺陷：價格對比PVC稍貴，受生產廠家模貝規格型號危害，規格型號較少
無機物玻璃鋼風管
                      優勢：價格低，阻燃

                      缺陷：凈重大，安裝難度系數大，材質較脆，易毀壞、受生產廠家模貝規格型號危害，規格型號較少

PP通風風管

                      優勢：耐腐蝕耐老化強

                      缺陷：價錢很貴

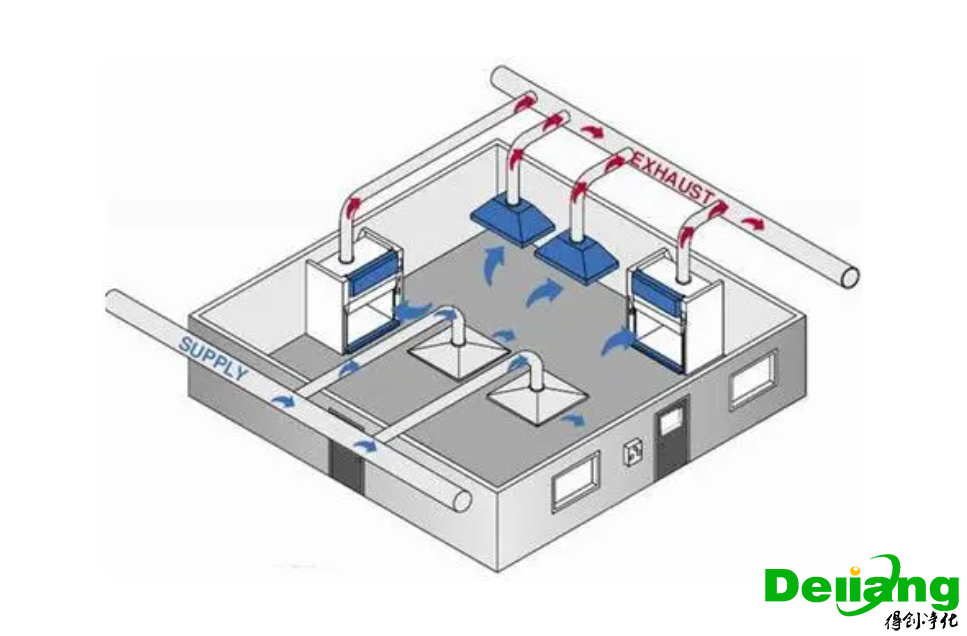

3.排風系統機器設備

如通風櫥、原子吸收罩、萬向球排氣罩、桌面式風機、懸架式風機、試劑柜，氣瓶柜等

4.別的配件（可選）

A、 電動風閥   手動式電動風閥、電動風閥（可調整與不能調整）

排煙防火閥（開與關） 火災事故產生時，當周邊氣體溫度做到特定近視度數時，全自動關掉，阻攔火勢蔓延

排煙防火閥（常閉） 火災事故產生時，當周邊氣體溫度做到特定近視度數時，全自動開啟，清除火災事故中造成的煙塵

定風量閥（HAV） 當管路內工作壓力產生變化時，閘閥視角全自動作出相對應調節，維持排風量穩定，常見于分子罩，萬向球罩，懸架式風機（他們的面風力規定是穩定的，自然通風總面積也是穩定的，排風量規定也是穩定的）Q=V*S

空氣處理機組閥（VAV） 相互配合風速傳感器應用。當眾風力產生變化時，閘閥全自動作出相對應調節，確保面風力保持在預設值。常見于通風櫥，桌面式風機（他們的面風力規定是穩定的，但伴隨著實際操作門高寬比的轉變，排風量的要求也會造成轉變）

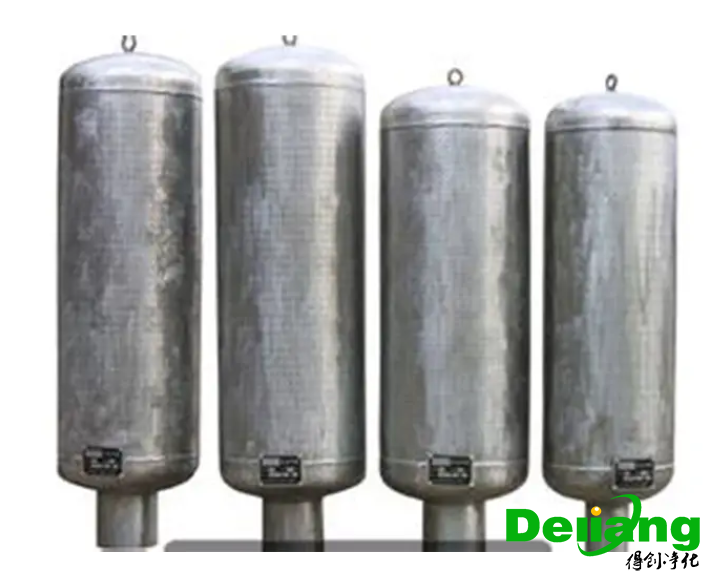

B、 消音器  減少噪音，一般安裝在導電軟連接以前

      阻性消聲器、抵抗性消音器、特性阻抗復合型消音器

      玻璃鋼防腐消音器、PVC消音器、鋼質消音器 行業一般采用玻璃鋼防腐消音器

C、 導電軟連接    減少離心風機運作對通風風管造成的震動，一般安裝在離心風機通道與消音器中間

              油煙凈化器  將有機廢氣處理后再排進空氣中，完成達到環保標準

              酸霧噴淋塔    酸堿中和反映，關鍵對于無機物有機廢氣

              活性炭過濾塔  活性碳的吸咐功效，無機物工業廢氣都能吸咐，但高效率較低

              催化氧化凈化處理機  高電壓下，紫外光溶解，關鍵對于工業廢氣

得創實驗室通風系統的電氣控制系統方法

非常簡單的操縱方法——只設定一個總閘

多一點操縱

一切一個電源開關開啟都能運行離心風機，全部電源開關都關掉后離心風機停止運行；
一切一個電源開關開啟都能運行離心風機，一切一個電源開關關掉離心風機都是會停止運行

直流變頻操縱

應用直流變頻的益處：

A、離心風機啟動能開調節作用，增加離心風機的使用期限

      更改離心風機的運作頻率，做到必須的排風量
      環保節能

      直流變頻自動控制系統的歸類：

      只用變頻器的直流變頻系統軟件   優勢：可以設定得很詳盡，能適用不一樣排風量要求的通風降溫設備組成。

      缺陷：數最多只有設定4個基準點

      帶PLC的直流變頻自動控制系統  優勢：能設定4個之上的基準點

      缺陷：設定不足優化（事實上PLC還可以設定得詳盡，但如今都被簡單化了，由于基準點多的系統軟件要想設定得優化，必須調節設置的組成太多了，組合數=2N），必須每個基準點的要求排風量相仿。
應用定負壓操縱的直流變頻系統軟件  應用負壓感應器，離心風機頻率依據管路負壓值的轉變而做相對應調節
